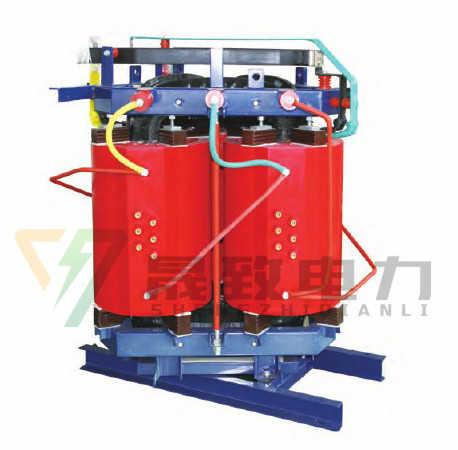

SCB10-RL立体卷铁芯干式变压器

　　SCB10-RL立体卷铁芯干式变压器.采用立体三角形卷铁心核心部件，经过拼装和退火后，三相磁路完全对称.磁组大大减小，激磁电流、穿戴损耗显著降低。上、下夹件均为整体式，保护整个铁心在制造、运输、安装过程中不受外力.且可有效压紧和支承线圈，提高了变压器抗突发短路能力。型钢结构的夹件，有效抑制噪声在夹件内的振荡，使变压器的噪声保持在理想状态。

　　SCB10-RL立体卷铁芯干式变压器除具有常规干式变压器安全、过载能力强等到优点外，还具有空载损耗与激磁电流小，噪音低，防潮、防腐、耐受短路能力强、耐受冲击过电压性能好、体积小，重量轻，外形美观等特点。产品主要性能指标均优于标准。适宜用于防火要求高的环境中，适用于高层住宅、机场、车站、码头、地铁、医院.发电厂、冶金行业、购物中心、居民密集区及石油化工、等场所。

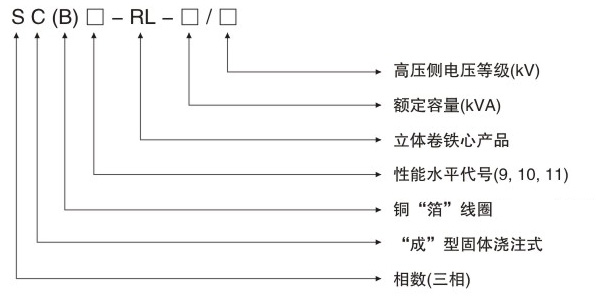

SCB10-RL立体卷铁芯干式变压器型号含义：

　　SCB10-RL立体卷铁芯干式变压器产品结构

　　>>>立体三角形卷铁心

　　采用立体三角形结构，将铁心的排列方式进行了更加合理的组合，采用三个完全相同的单框拼合成立体等边三角形，实现产品的三相铁心磁路完全对称等长.确保三相供电平衡，并使磁阻大大减小，激磁电流，空载损耗显著降低。

　　铁心固化采用立体三角形卷铁心专有固化工艺，固化效果好.保证铁心在装配、运输及运行过程中不变形，从而降低铁心空载损耗及噪声。

　　>>>绕组

　　线圈由高压线圈与低压线圈组成，低压线圈为箔式或圆筒式结构，且端绝缘用树脂混料粘封;高压线圈采用分段日筒式结构，且整个线圈导体都被环氧树脂的固体绝缘层所包封。

　　>>>真空压力浇注

　　高压采用薄绝缘浇注结构，在真空状态用环氧树脂混全填料浇注而成。浇注过程严格控制烘焙、预热，浇注，保真空，卸压、凝胶、固化、脱模等工艺过程控制的温度，真空度，杜绝浇注后绕组出现气泡、开裂等缺陷。浇注的树脂混合料可完全浸透到线圈的各个间隙中，杜绝空隙的存在，有效的抑制局部放电现象产生，局部放电最不超过10pC.

SCB10-RL立体卷铁芯干式变压器产品参数：
