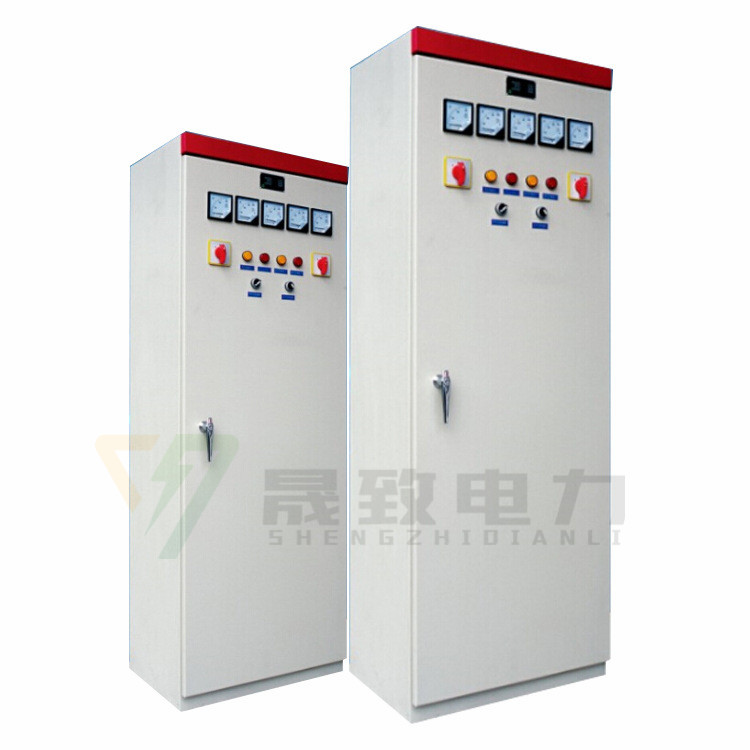

XL21动力柜

　　XL21动力柜产品概述


　　XL21动力柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。


　　XL21动力柜正常使用环境


　　◆环境温度：-50℃~+40℃，且24H内的平均温度不超过+36℃;

　　◆海拔高度：不超过2000m;

　　◆相对湿度：在周围空气湿度为+40℃时不超过50%;在较低湿度下可以有较高的相对湿度(如：+20℃时为90%)，考虑 到温度的变化允许产生适度的凝霜：

　　◆设备安装时与垂直面的倾斜度应不超过5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所

　　XL21动力柜结构特点

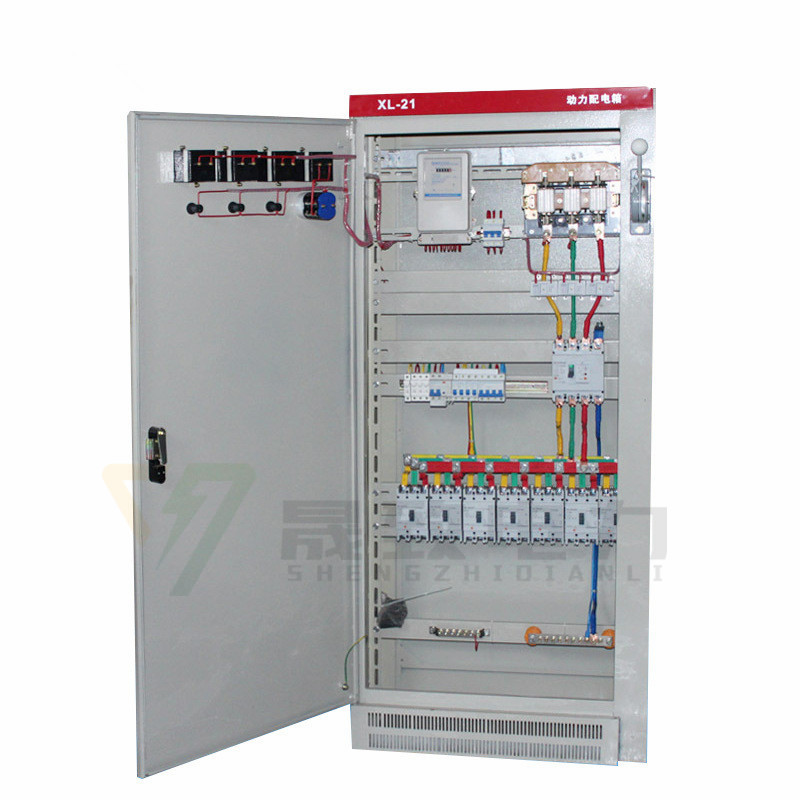

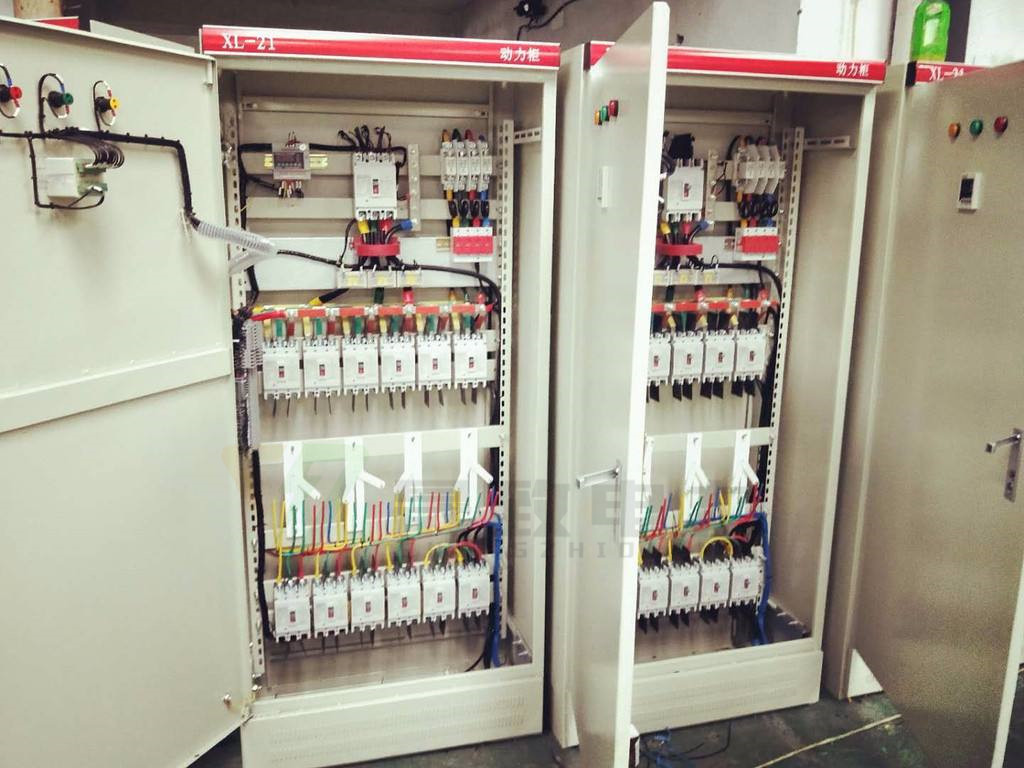

　　XL21型低压动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操作手柄于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示汇流母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
